Для чего выполняется замер сопротивления изоляции

Электричество – источник повышенной опасности. Человеку оно грозит поражениями при воздействии электрического тока, вплоть до смертельного исхода, а имущество страдает от последствий коротких замыканий. Основной мерой защиты признана изоляция токоведущих частей, которыми например, являются провода и кабели, представляющие электрическую проводку, жилы в силовых кабелях.

Со временем все подвержено износу, стареет и изоляция электропроводки. Диэлектрический материал утрачивает пластичность, повышается его плотность, появляются микротрещины. Возрастающие токи утечки приводят к разогреву кабеля, повышая тем самым риск возникновения короткого замыкания. Снижают диэлектрические свойства изоляции и высокие токовые нагрузки, приводящие к нагреву проводников и, как следствие, ускоряющие процесс старения.

Предотвратить нежелательные последствия и вовремя предупредить появление аварийных ситуаций помогают регулярные замеры сопротивления изоляции электрооборудования, периодичность которых определена нормативными документами. Периодичность замеров должна соответствовать 1 разу в три года, а на объектах с повышенной опасностью измеряют сопротивление изоляции ежегодно.

Допустимые нормы на сопротивление изоляции

Благодаря высоким диэлектрическим свойствам сопротивление изоляции (Rиз) ограничивает токи утечек (Iут), которые согласно закону Ома находятся в обратно пропорциональной зависимости от сопротивления:

 Iут = U/ Rиз, где U – напряжение сети.

Для многих электрических цепей, включая электропроводки осветительной сети значение сопротивления изоляции не должно быть ниже 0.5 МОм (таблица 37, прил.3.1, ПТЭЭП), хотя для ряда электроустановок, например цепей питания стационарных электролит, эта норма составляет не менее 1 МОм.

Почему установлены такие значения, можно понять из примера. Ощутимый пороговый ток (когда возникают физические ощущения) переменного напряжения 50 Гц для человека составляет 0.5 – 1.5 мА. Сопротивление тела принято считать равным 1 кОм, величина по сравнению с сопротивлением изоляции ничтожно малая, поэтому ток, протекающий через его тело, будет равным току утечки.

Вернувшись к закону Ома, получим следующее значение тока утечки для цепи 220 В: 220 В/500000 Ом = 0.00044 А или 0.44 мАвеличину, находящуюся за пределами порога ощутимого тока, следовательно, безопасную для жизни человека.

Каким образом производятся измерения

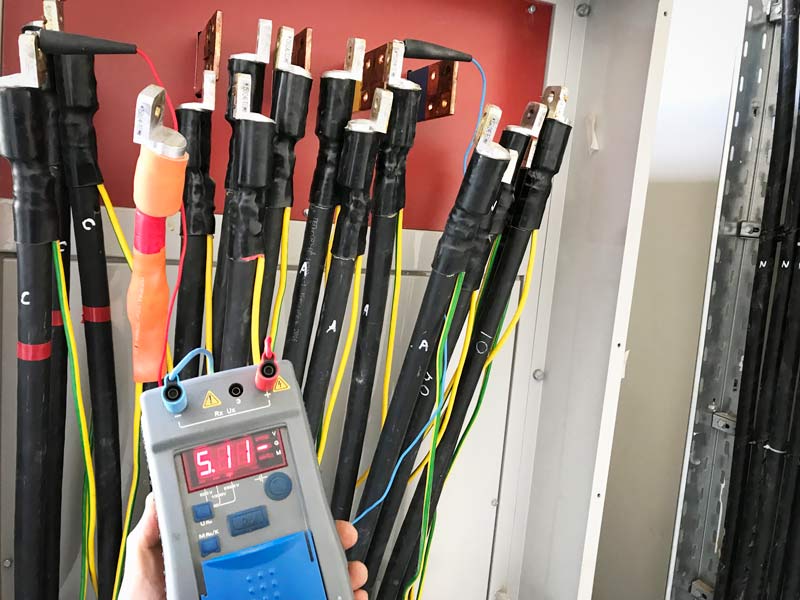

Измерение сопротивления изоляции относится к регулярным испытаниям электрооборудования. Замеры выполняются специально обученным персоналом, сопротивления измеряются мегаомметром, прибором, подающим в измеряемую цепь высокое напряжение и фиксирующим сопротивления высоких значений. Таким образом, измеряется сопротивление изоляции и в силовых электрических кабелях и в цепях осветительных электропроводок.

Измерения сопротивления изоляции электропроводок производится только в обесточенных цепях, с обязательными мерами защиты от случайной подачи напряжения или соприкосновения с испытываемым кабелем (таблички, ограждения). Для предотвращения порчи электрооборудования все нагрузки в обязательном порядке должны быть отключены.

Испытания кабельных сетей трехфазного тока должны включать в себя измерения сопротивлений изоляции между:

●        фазами (A-B, B-C, A-C);

●        фазами и нулем (A-N, B-N, C-N);

●        фазами и защитным проводником (A-PE, B-PE, C-PE);

●        нулевым и защитным проводником (N-PE).

Очевидно, что для проведения замеров в трехфазной сети потребуется 10 измерений, в то время как в однофазной всего три. По результатам испытаний составляются протоколы измерения.
